江西波形护栏板

高速波形护栏板构件分别是:护栏板、立柱、柱帽、防阻块/托架、连接螺栓、拼接螺栓、横梁垫片、端头。
构件规格:
(1)波形板:4320*310/506*85*厚度(2.5/2.75/2.85/3/3.85/4)mm
(2)立柱:直径(114/140)*壁厚(4/4.5)*长度mm
(3)柱帽:114立柱适配和140立柱适配
(4)防阻块:196*178*200*厚度(4/4.5)mm
(5)托架:70*300*厚度(4/4.5)mm
(6)螺栓:M16*170、M16*150、M16*42、M16*35
(7)端头:R1608厚度、R250*厚度

 系统原理:

1、高速波形护栏板是半钢性护栏的主要形式,它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

2、它利用土基、立柱、横梁的变形来吸收碰撞能量,并迫使失控车辆改变方向,回复到正常的行驶方向,防止车辆冲出路外,以保护车辆和乘客,减少事故造成的损失。

3、波形梁护栏钢柔相兼,具有较强的吸收碰撞能量的能力,具有较好的视线诱导功能,能与道路线形相协调,外形美观,可在小半径弯道上使用,损坏处容易更换。



高速公路护栏板一般使用标准规格,严格按照标准要求。



表面处理为热镀锌银白色或者热镀锌喷塑绿色/蓝色

内蒙/新疆/西藏多用喷塑绿色/蓝色,一般用热镀锌护栏板居多。



高速公路护栏板及配套设施主要包括:

护栏板、立柱、柱帽、防阻块/托架、连接螺栓、拼接螺栓、横梁垫片、端头



新建高速公路上使用的波形护栏板规格如下:

护栏板:4320*310*85*4

护栏板立柱:140*4.5*2150

防阻块:196*178*200*4.5

柱帽:140*150

螺栓:M16*35/M16*45/M16*170

垫片76*44*4

端头:R160*4

端头用在一段路的末尾,一段路用2个。

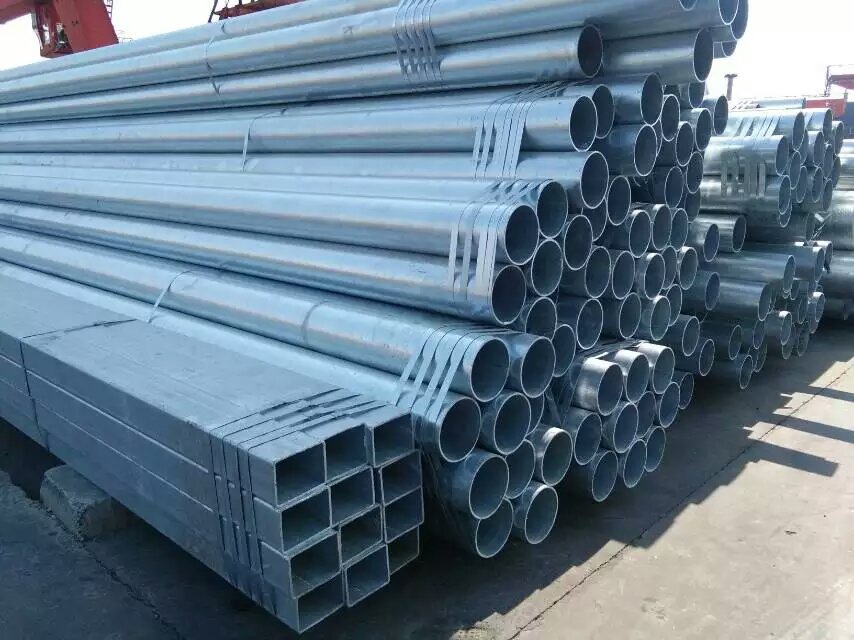

产品实图:
